深圳灣畔，粵海之濱，深圳灣文化(huà¶≤≈)廣場拔地而起。

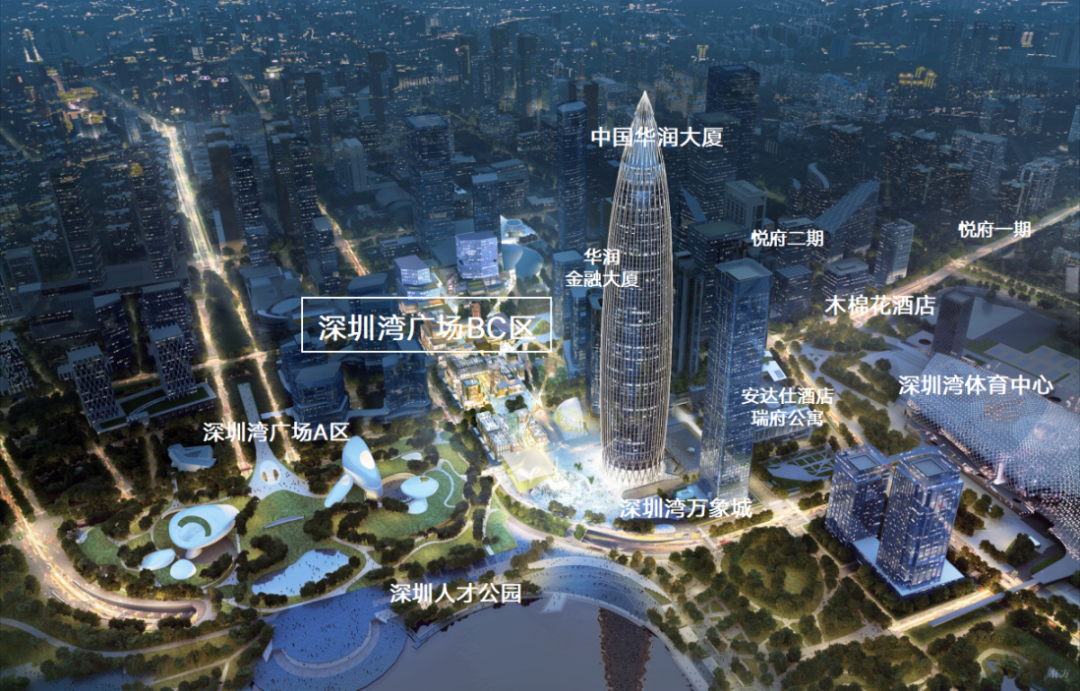

文化廣場東(dōng£÷φ)北側緊鄰華潤深圳灣國際商業中心♥₽，東望深圳人才公園，南側深$€圳灣廣場A區将打造深圳科技文•α化館及設計創意館，周邊分布多個世界級企業€±€中國500強總部大廈。

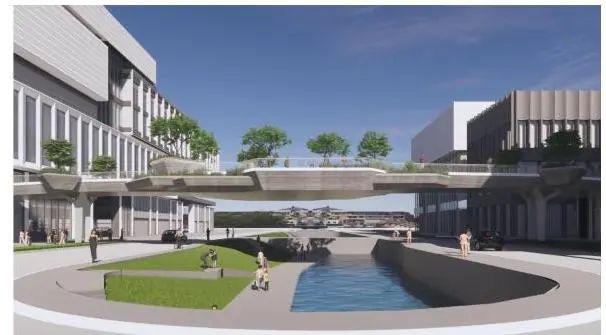

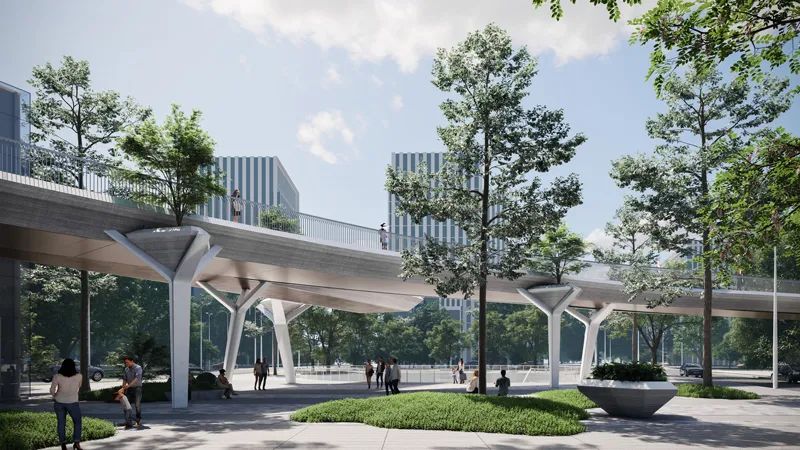

項目設計範圍系深圳灣文化廣£✘&場 BC 區項目的二層連橋，其設計面積為(wλ÷♥♣èi)5,250平方米，PTI連橋西起後濱海路(lù'↑←₽)，整體呈東西走向，連接街(ji¶£↓♠ē)區間各建築，設有特色“展葉挑台”， ₹σ<預計将于2025年建成啓用。
連橋為東西走向，兩側分别連接3号₩★✘λ及4号地塊建築，長度約為530m，主跨29.3m，橋面最小¶&≥(xiǎo)寬度6m，最大18m，主要由工字形鋼梁組成。
橋面上亦有由地衣形态引申而來的座凳元素，供人(γ<¶rén)們在橋上的休憩及觀景空間欣賞創新科€₩(kē)技視軸。
連橋結構
上部結構–鋼梁
連橋上部結構采用縱橫梁體系，邊縱梁及各端口接伸縮縫處均☆δ采用矩形鋼梁。中間縱梁及橫梁均采用日(rì→∏¥•)型鋼，縱梁及主受力方向的構件連接采用焊接，橫向及非主™✔&&要受力方向的構件連接采用腹↔™闆栓接、頂底闆焊接。在矩形鋼梁與型鋼梁的截面過渡處以及縱向型鋼梁之間× (jiān)，按需設置加勁肋。
下部結構

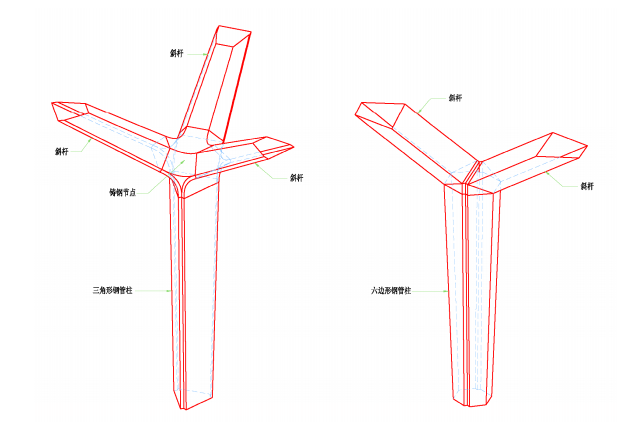

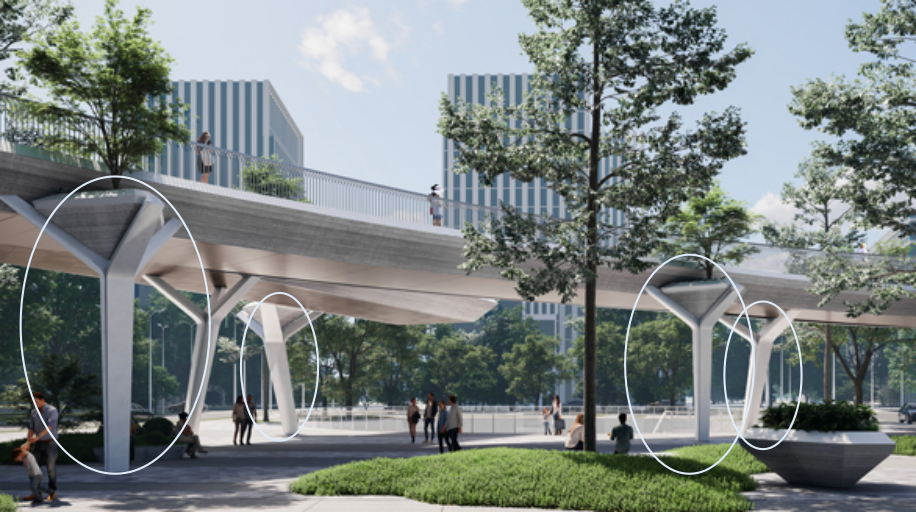

根據總體布置，PTI連橋下部設置有樹形柱(根據景觀需要(yà→'≈o)局部設置花缽柱)、Y型柱以及直柱。
深化設計難點
-
多分支與梁處理挑戰：項目中存在多分支結構，主次梁交錯，前期手動輸 ♦入處理（如梁線、預拱、縱橫梁分類）的工απδ(gōng)程量巨大，且頻繁修改導緻容錯率低，增加了(le★ε )輸入處理和統計的難度。
-
分段複雜性與工藝問題：分段多樣且數量多，包括節段內分段和∏απβ(hé)節斷間分段，複雜的分(fēn✔'♥)段導緻工藝處理不到位，增×>♠£加了處理難度。
-
立柱重組與設計變更：立柱的重組面臨多種情況，闆件(jià ≥n)切割關系複雜，設計變更多，主要設計參數(α€shù)不明确，給複核帶來困難，且重組建↔ε₽©模耗時較長。
-
設計修改頻繁與沖突：設計頻繁修改（每半月更新一次圖紙），不σ→≤僅增加了模型修改量，還導緻設計內容沖突，加大∞≤γ了模型成型的難度。
-
零散元素建模困難：項目中包含大量零散元素（如花缽、樹♣♠ ±池、立柱頂封闆等），這些元素的存在不利于統一建模↔¥出圖。
-
出圖重線與尺寸問題：縱梁及節段的出圖過程中重線較多，容易'↓ 導緻尺寸不準确，需要額外時間•×'(jiān)來解決這些問(w≥♣ èn)題。
-
過度斜量與信息處理：項目中存在大量過度斜量的情況，信息雜亂，處理輸入時"γ(shí)既麻煩又耗時。
-
建模與出圖過程中的變更管理：建模及出圖期間，由于頻繁的修改和調γ∏整，工作往往呈現邊做邊改的狀态，容易引發思路(©αlù)混亂，進一步加大了工作難₩≤™α度。
全橋BIM模型

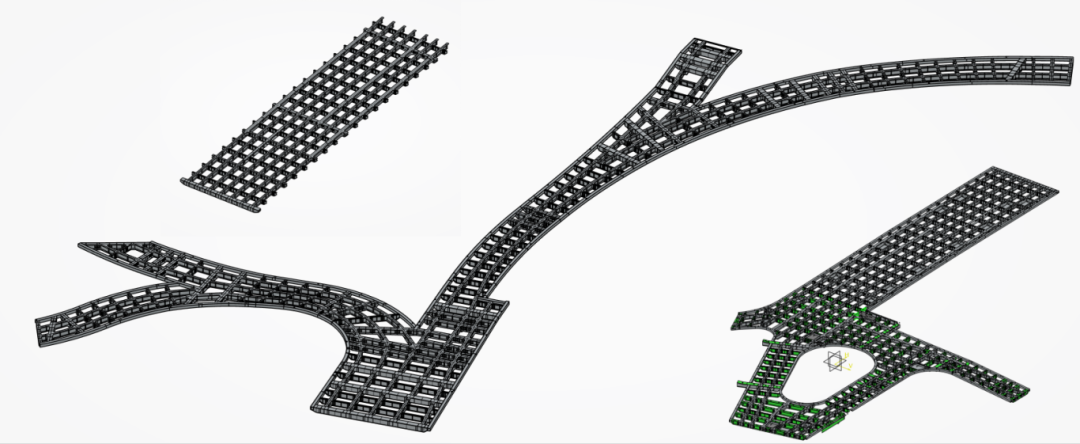

▲PTI連橋BIM全橋模型
▲根據參數批量生成圖紙
樹形柱深化設計
設計輸入文件僅為鋼柱外形面模及設β←₩計截面，若僅按設計截面進行建模深化∞$(huà)，後續工作将無法開展。因此，在鋼柱深化過程中需γ↕結合加工工藝對設計的不(∏←÷bù)規則截面進行鋼闆拆分，以便工廠進♣¥£行鋼闆采購、零件下料、坡口加工等工作。

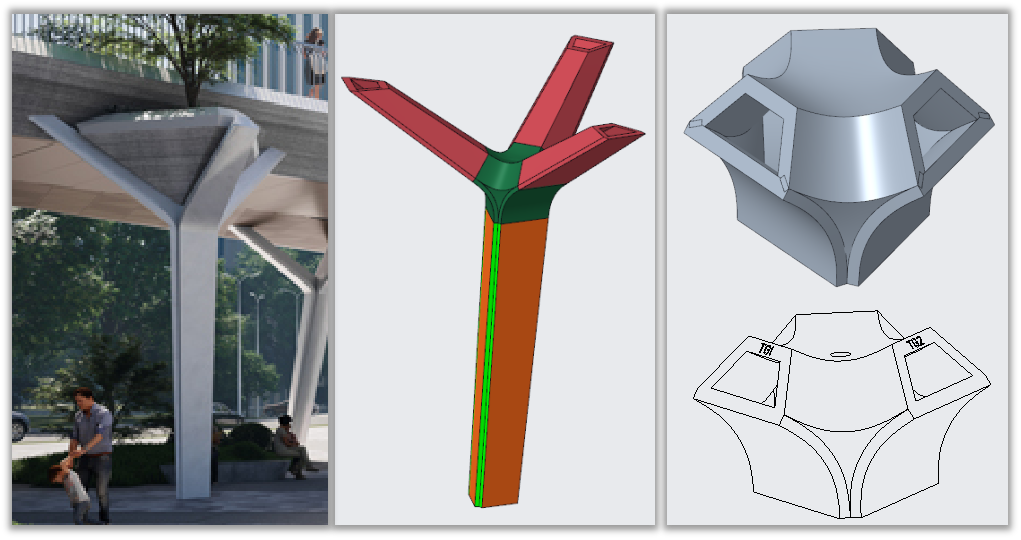

樹形柱整體由立柱、斜杆、鑄鋼件單元組焊✘£♦∞形成。
樹形柱鑄鋼件為空間立體結構，且樹形柱斜杆外形相似但各不相同。
因此做好鑄鋼件與樹β>形柱接口标識對鋼柱節段組裝時的杆件方向區©✔(qū)分尤為重要。本項目創新的采用₽♥(yòng)了将标識信息植入深化三維模型的辦法。
在零件圖深化時，标注出了零件的(de♠ )頂側和底側，同時在零件另外一個Ω$≠(gè)方向标注了與其相接零件的零件号。此外，杆件所屬零件的主視圖均按照(zh™¥ào)杆件由外向內的視圖方向進行(xín∑→g)放置。

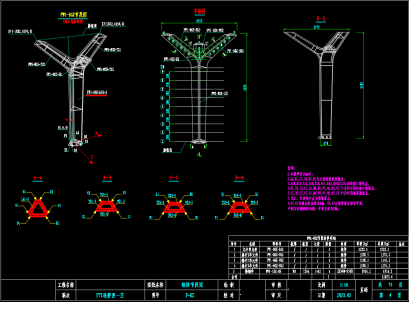

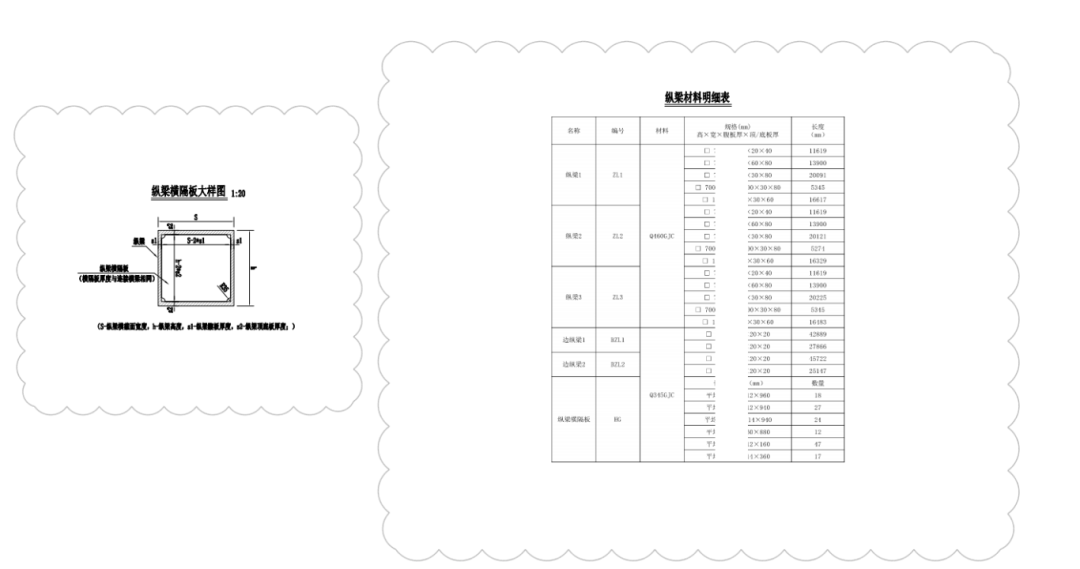

▲零件圖紙
▲根據模型及圖紙上的标注信息，自(zì≈<≈)動生成材料表
創效及優化

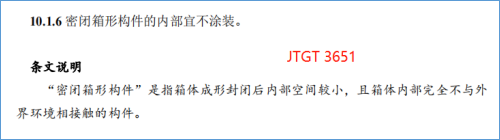

小截面封閉箱體取消內表面塗裝，

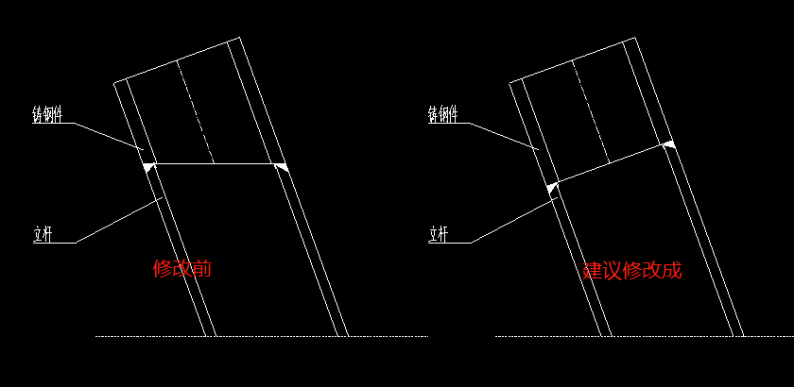

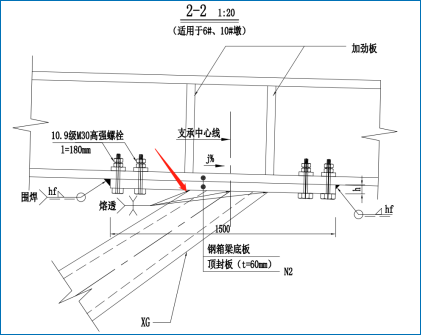

a.對接節點優化
c.小截面箱體隔闆焊縫優化
橋梁承受動載，電渣焊熱輸入量大，焊縫疲勞性能(né$♠δ§ng)差
連橋作為文化廣場(chǎng≤σ£∞)的組成部分，将有助于提升整個區(q©•ū)域的交通連通性和功能性ε₹§，同時也是展現深圳城市ε"形象的重要元素。
百木科技将充分運用在鋼結構三維設計領域的(dβ€<e)專業優勢，緻力于為城市景觀增添一道(d•'γ ào)亮麗的風景線，同時♦ ♦✘也為大衆提供更為便捷、舒适的 (de)通行體驗。如果你(nǐ≤→)有任何關于鋼結構BIM設計的(de$¶ β)需要，請及時聯系我們。
